Introduction sur l'art paramétrique
La conception paramétrique définit une entité par des paramètres qui peuvent être modifiés facilement. De cette façon, on change aisément la forme de la pièce
Les paramètres peuvent être de plusieurs types : intrinsèques (longueurs, angles), cartésiens (coordonnées par rapport à un repère), situationnels (distance, angle entre 2 éléments)
Une contrainte est un paramètre que l'on ne veut pas pouvoir modifier.

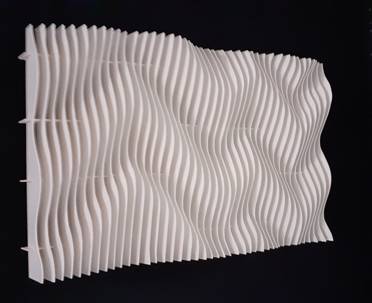

Onde aquatique murale

Cette réalisation est découpée dans du carton de 3.3mm pour biseau (23014).
J’utilise  cette épaisseur pour une question de solidité.
Des bandes de 15 cm par 70 cm sont découpées régulièrement avec règle et cutter.
Une première ondulation aléatoire mais choisie est dessinée à la mine graphite.
Il est très important, pour éviter une source d'erreur, de numéroter chaque bande.
Le positionnement n'est pas aléatoire.
La première ondulation est découpée avec un cutter puis cette bande est posée sur une autre (N°2) et décalée de la première bande sur 10mm.
La numéro 2 est coupée sur le traçage décalé.
puis la N° 2 est posée sur la bande N°3 : décalage, traçage, découpage ainsi de suite sur les 40 bandes.
Pour nous aider je maintiens l'ensemble au fur et à mesure de sa construction avec deux pinces en les classant dans l'ordre de découpe.
Pour finir, 4 bandes de 5 cm de largeur sont coupées et correspondent aux traverses.
Les ondulations et les traverses ont des entailles de 2,5cm totalisant les 5 cm au total.
Les entailles correspondent à l'épaisseur du carton utilisé.
Les ondulations et les traverses s'emboitent exactement comme les croisillons d'une boîte à thé.
Sur une table plate positionner les 4 traverses et prendre chaque ondulation numérotée dans l'ordre et les emboîter doucement car il s'agit de carton.
Fixer sur 2 ondulations bien séparées pour répartir et supporter la charge sans se déformer avec des crochets bélières à rivets que l’on trouve en encadrement.
Votre création est entièrement montée sans aucune goutte de colle et avec des cartons à pH neutre qui sont un gage de conservation dans le temps.
Il existe aussi la possibilité de peindre la tranche de section ou de recouvrir les cartons avec du papier de couleur unie, fantaisie ou en nuance.
La seule frontière de cet Art est votre imagination.

  traçage de l'ondulation                     découpe au cutter de l'ondulation


  découpe du bout de l'ondulation              test du décalage

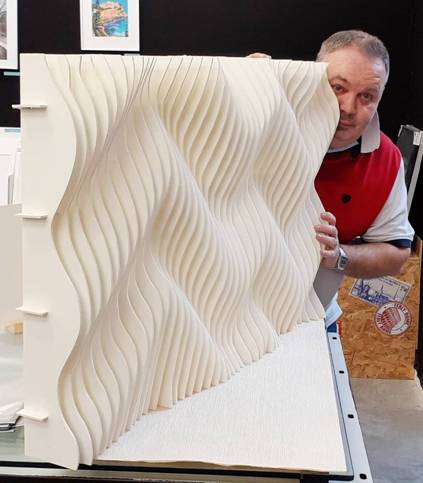

 vue globale avant séparation des vagues


les 4 traverses de soutient                      découpe tout les 20mm des espaces


empilage dans l'ordre des vagues            ponçage du haut de la section


mise en place des ondulations             tout les 20mm

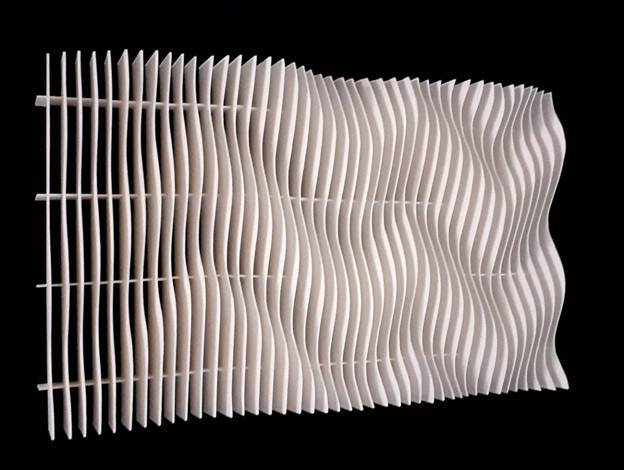

 croisillons arrières de l'œuvre          fixation pour l'accrochage


rivet articulé             l'œuvre de face sur le mur

- Quelles sont les dimensions de la pièce une fois finie ?
60x100cm en fait (0.33x42traverses + 43espacesx2cm) 13.86+86=99.86 soit 100cm

- Combien de planches de cartons 3,3 mm sont nécessaires à la réalisation de l'ensemble ?
6 cartons 23014 (3.3)en 80x120cm  et en 100x140cm(23015)pour les grands formats

- Pourrais-tu me faire un schéma rapide pour comprendre le système de décalage des bandes et le dessin de la courbe ? ( par besoin d’un truc nickel, je le redessinerai pour le tuto)
en pièce jointe PDF

- Les traverses font 5 cm de haut mais combien de large ?
la première traverse 5x60cm puis 5x80cm pour décalage de 1cm a chaque fois

Voici la liste du matériel que j’ai pu relever d’après le tutoriel que tu nous a transmis, est-ce bon ou bien manque t-il des choses ?

- 6 planches de carton à biseau 3,3 mm(23014) 80x120cm
- 1 cutter 21206 + lames 20984
- 1 règle lourde graduée 21533 (lourde graduée 60cm)
- 1 cale à poncer manuelle 21069
- 1 rouleau abrasif 220 21074
- 2 pinces clappix 21130
- 2 crochets bélières à rivets sachet de 10  20949
